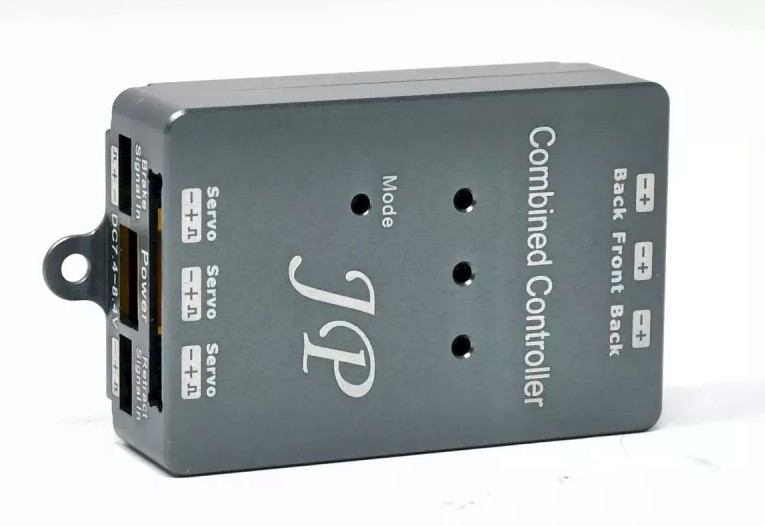

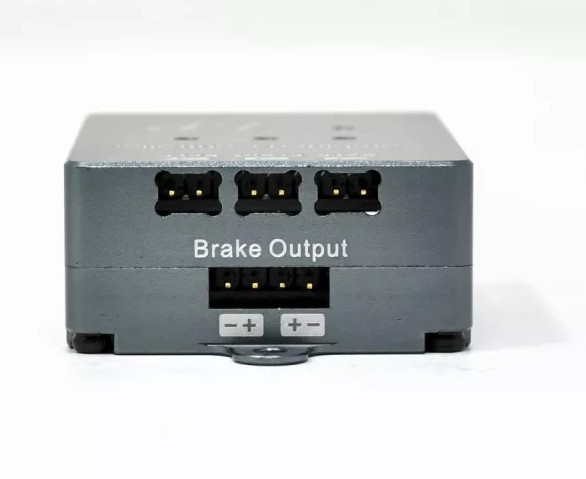

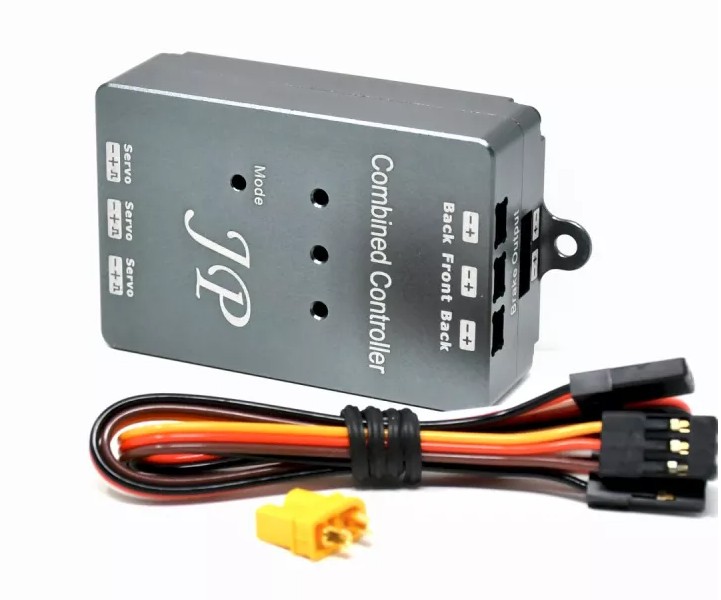

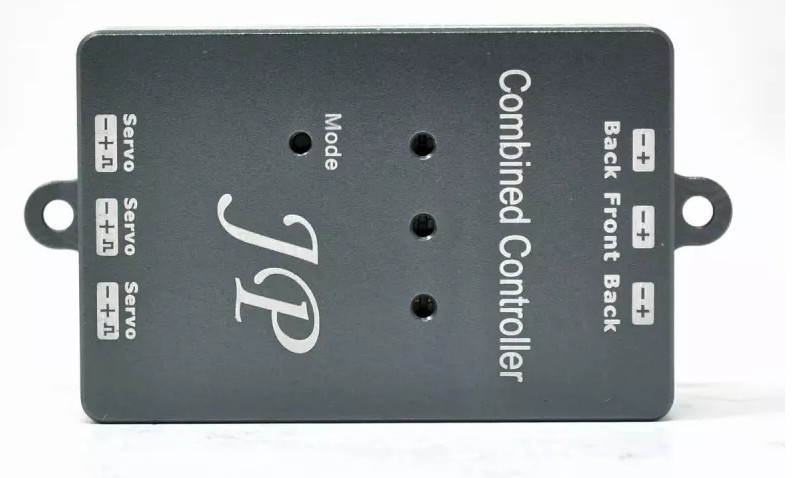

Controlador Combinado multifuncional JP CB-Retract V1/V2 p/ ER-05/08/10/120/150/200 c/ Módulo Freio

Especificações

Controlador Combinado multifuncional JP CB-Retract V1/V2 p/ ER-05/08/10/120/150/200 c/ Módulo Freio

Descrição

A principal diferença entre o novo Controlador de Retração Combinado e o Controlador de Retração Integrado é que o Controlador de Retração Combinado possui três canais para as portas do trem de pouso, permite a configuração das versões V1 e V2 e oferece a possibilidade de alterar a direção do servo da porta do trem de pouso.

Além disso, é compatível com todas as versões dos sistemas retráteis ER-005, ER-010, ER-120, ER-150 e ER-200, identificando automaticamente os requisitos específicos do trem de pouso .

• As funções do módulo JP Hobby são múltiplas:

• Detecção automática da tensão de alimentação

• Ajustar a tensão de alimentação dos servos que acionam as portas da engrenagem.

• Ajustar o sentido de rotação dos servos que acionam as portas da engrenagem.

• Seleção de modo:

       - 1: Portas do trem de pouso abertas quando o trem de pouso está estendido
       - 2: Portas do trem de pouso fechadas quando o trem de pouso está estendido


• Dimensões: 57 x 37 x 17 mm

• Entraxe: 64mm

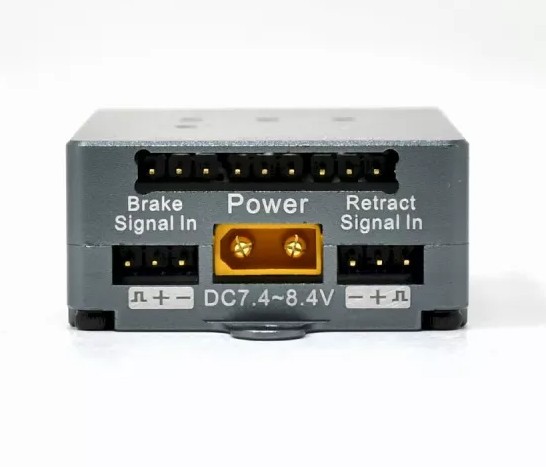

• Faixa de tensão: 7,4-8,4V

• Peso: 34,7g

Instruções de configuração do controlador da porta de engrenagem

Este controlador suporta três canais de portas de engrenagem , cada um dos quais pode ser configurado independentemente. Você pode ajustar as posições V1/V2 e as direções dos servos (positiva ou negativa) para cada porta de engrenagem.

Função 1: Configuração da posição V1/V2

(V1: portas do trem de pouso permanecem abertas - V2: fechadas)

Para entrar no modo de configuração de posição:
1. Pressione e segure a tecla Modo por 5 segundos.
2. A luz vermelha indica que o controlador está no modo de configuração V1 .
3. Pressione a tecla Modo novamente para alternar para o modo V2 , indicado por uma luz azul .

Se a tecla Modo não for pressionada em alguns segundos, o controlador passará automaticamente para o próximo canal.
Assim que os três canais forem configurados, o sistema sairá automaticamente do modo de configuração.

Função 2: Configuração da Direção do Servo

Para configurar a direção do servo (positiva ou negativa):
1. Pressione e segure a tecla Modo por 10 segundos para entrar no modo de configuração da direção do servo.
2. Uma luz vermelha indica a direção positiva e uma luz azul indica a direção negativa .
(Observação: em alguns modelos, essa atribuição de cores pode ser invertida.)

Se a tecla Modo não for pressionada, o sistema prosseguirá automaticamente para o próximo canal.
Após os três canais serem configurados, o sistema sairá automaticamente do modo de configuração.

Quantidade: Controlador Combinado multifuncional JP CB-Retract V1/V2 p/ ER-05/08/10/120/150/200 c/ Módulo Freio

Garantia: 30 dias defeito fabricação

Item destinado para HOBBY / MODELISMO / COLECIONISMO.

Atenção! Não é BRINQUEDO.

Faixa etária: 14 anos e acima

Imagens e fotos meramente ilustrativas.

Aparência e características do produto dependente de seu sistema montado e utilizado pelo usuário.
